여분의 PSU가 있나요? 납땜이 가능한가요? 3D 프린터가 있나요? 이 5분 영상 가이드를 따라 어떤 전자 작업대에도 유용하게 사용할 추가 장비를 만들어 보세요.
혹시 먼지 쌓인 여분의 구형 PC 파워서플라이 유닛(PSU)가 있다면, 이를 벤치 파워서플라이로 재활용하여 새 생명을 불어넣을 수 있습니다. 아마도 이런 생각이 바로 만캐브 취미 채널 Handmax Workshop을 움직인 원동력일 것입니다. 이 채널은 최근 ‘오래된 PC PSU, 이렇게 버리지 마세요! – 대신 이것을 하세요!’라는 제목의 5분짜리 영상을 공개했습니다.
영상은 먼저, 벤치 파워서플라이가 DIY(Do-It-Yourself) 사용자나 전자 장치를 다루는 사람들에게 왜 유용한 장비인지 간략하게 설명하며 시작합니다.
이러한 장비가 가장 유용한 기능은 배터리가 부족하거나, 장치 자체의 배터리 칸 문제(예: 부식)로 인해 고장이라고 의심될 때, 정확하고 안정적인 직류(DC) 전압을 테스트 용으로 공급할 수 있다는 점입니다. 특히, 장치에 있는 다이얼을 돌려 원하는 전압을 설정할 수 있는 출력이 매우 매력적입니다.

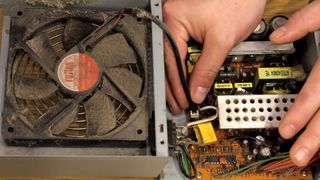

Handmax Workshop이 보여준 '기증' PSU는 펜티엄 4(Pentium 4) 시대의 아주 오래된 모델이며, 정격 용량은 350W입니다. 팬 역시 엄청나게 먼지가 쌓여 있었지만, 청소 및 점검을 통해 정상 작동 상태를 되찾은 것으로 보입니다.

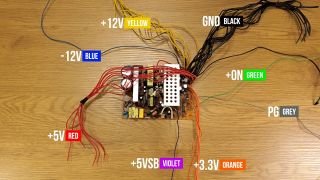

다음으로, DIY 사용자는 PSU를 분해하고 배선을 자릅니다(이 프로젝트에서는 전선 길이가 크게 줄어들 예정입니다). PSU 케이블은 당시에는 색상별로 코딩되어 있었지만, 이제는 일반적인 추세가 아니므로, 테크튜버는 ATX PSU의 메인 커넥터 핀아웃에 대한 실용적인 색상 가이드(영상 시작 후 약 1분 지점)를 제공합니다.

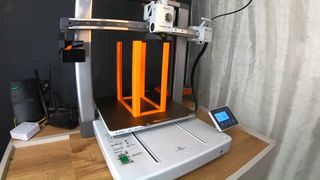

새 벤치 파워서플라이를 제작하기 위해서는 일반적인 출력 단자, 다이얼 등을 장착할 패널이 있는 섀시가 필요합니다. 이에 Handmax Workshop은 자신의 Bambu Labs A1 3D 프린터를 사용하여 멋진 투-아트 투-톤 프레임과 패널을 3D 프린팅했습니다. 이 디자인에는 새로운 배선 경로 등을 위한 공간이 전면 패널 아래에 충분히 확보되어 있습니다. Handmax Workshop은 이 3D 프린터 파일 역시 영상 설명란의 링크를 통해 제공했습니다.

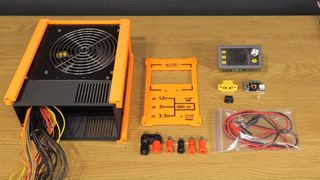

구형 PC PSU와 3D 프린팅된 구조물 외에도, 작동하고 유용한 벤치 파워서플라이를 완성하기 위해서는 몇 가지 핵심 부품의 추가가 필요합니다. 이 부품들은 가격 부담이 크지 않으며, 주요 구성 요소는 다음과 같습니다.

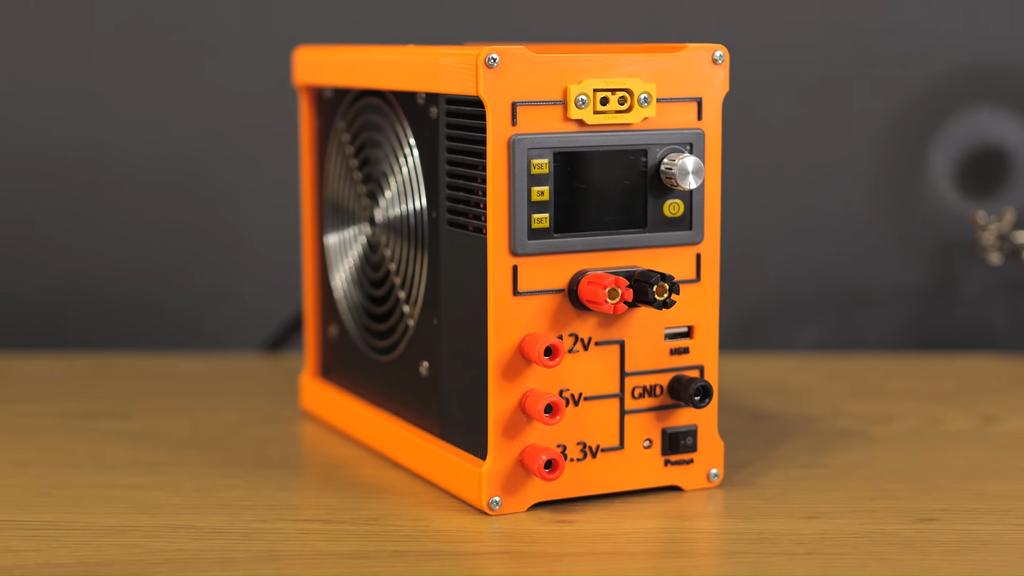

- LCD 디스플레이, 액티브 냉각 기능, 유지보수가 용이한 품질을 갖춘 120W 전압 레귤레이터: 출력 전압을 0V부터 36V까지 조절할 수 있습니다.
- XT60 커넥터: 여기서 정밀하게 조절된 전압 출력을 끌어와 연결합니다.
- 두 개의 바나나 소켓: 이 역시 조정 가능한 전압(빌드 섀시 내부 스플리터를 사용)을 이용해 연결됩니다.
- 접지(Ground), 12V, 5V, 3V 소켓: 이들은 원래 PSU의 레일에서 직접 배선됩니다.
- 벤치 파워서플라이 전원 스위치 (On/Off 스위치)
- 장치 작동 상태(On/Off)를 표시하는 빨간색 LED
패널에 여유 공간이 있었기 때문에, DIY 사용자는 고속 충전 회로가 갖춰진 USB 포트를 전면 패널에 추가했습니다. 완성된 결과물을 보면 Type-A 포트를 선택했음을 알 수 있으며, 이 포트는 10V에서 30V 사이의 모든 입력 전원으로 구동될 수 있어 12V 라인에 연결하는 것으로 충분했습니다.
본 프로젝트를 관찰하며, 배선 작업을 진행할 때 돌파해야 할 잠재적인 극성(polarity) 문제들이 존재한다는 점을 알게 되었습니다. 영상 자체는 매우 유익하지만, 이 점과 더불어 서면 매뉴얼 등의 보조 자료가 부족하여 초보자에게는 완벽한 가이드가 아닐 수 있습니다. 또한, 벤치 파워서플라이가 아주 비싸지 않아 $50 정도의 제품을 쉽게 구할 수 있기에, 이 프로젝트는 본질적으로 재미있는 전자 폐기물 재활용(e-waste saving)에 초점을 맞춘 활동이라고 볼 수 있습니다.
