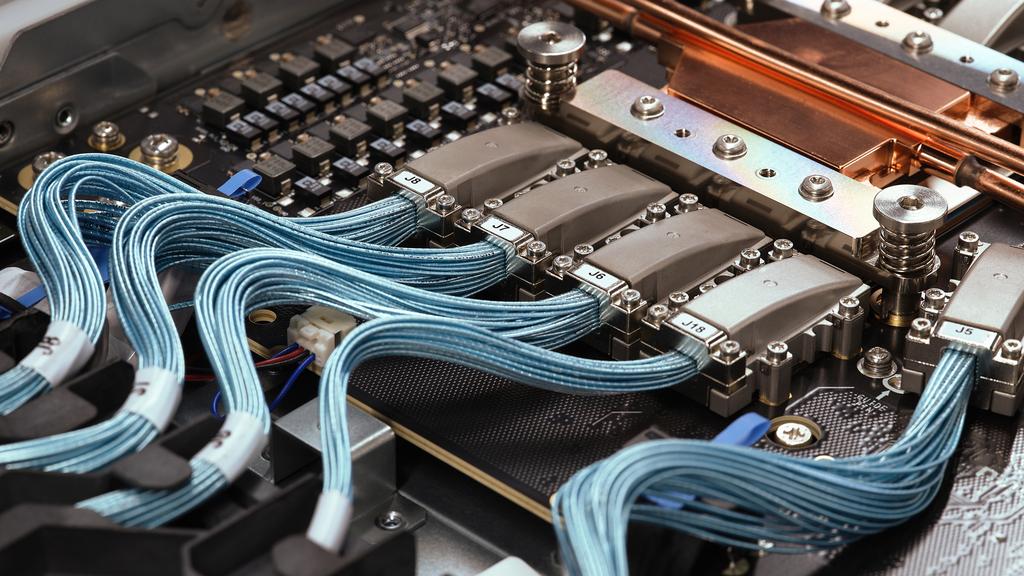

AI 클러스터용 단거리 스케일 업 인터커넥트를 위한 범용 광섬유 인프라 개발을 위한 새로운 MSA.
AI 클러스터가 커지면서 규모 확장(scale-out) 연결을 위해 광학 인터커넥트(optical interconnects)를 사용하기 시작했습니다. 하지만 광학 인터커넥트가 규모 확장(scale-up) 연결에 필수적인 시점이 곧 다가올 것으로 예상됩니다. 이러한 변화에 대비하여 하이퍼스케일 기업인 마이크로소프트(Microsoft), 메타(Meta), 오픈AI(OpenAI)는 하드웨어 설계 기업인 AMD, 브로드컴(Broadcom), 엔비디아(Nvidia)와 손잡고 AI 클러스터를 위한 프로토콜에 구애받지 않는(protocol-agnostic) 규모 확장 인터커넥트 기술을 개발했습니다.
이들 기업 그룹은 이번 주에 '광학 컴퓨팅 인터커넥트(Optical Compute Interconnect, OCI) 다중 소스 협약(Multi-Source Agreement, MSA)' 그룹을 설립하고, 대규모 AI 시스템 및 랙 내부에서 사용되는 규모 확장 인터커넥트를 위한 개방형 광학 연결 사양을 정의했습니다. 이를 통해 하이퍼스케일 기업들은 구리(copper) 대신 광케이블을 사용하여 더 많은 가속기(accelerators)를 고속으로, 예측 가능한 전력 효율성을 유지하며 연결할 수 있게 됩니다. 구체적으로, 이 컨소시엄은 AMD와 브로드컴을 위한 UALink, 엔비디아를 위한 NVLink 등 다양한 프로토콜을 지원하는 공통 광학 물리 계층(Physical Layer, PHY)과 통합 구성 요소를 개발할 예정입니다.
AI 랙 및 규모 확장 클러스터에 적용되는 단거리 광 링크를 위한 OCI 연결 기술은 NRZ 신호 방식과 파장 분할 다중화(Wavelength-Division Multiplexing, WDM)를 기반으로 하는 공통 PHY를 정의합니다. 이 기술은 초기에는 4개 파장 × 50 Gb/s(방향당 200 Gb/s)로 시작하여, 궁극적으로는 파이버당 800 Gb/s까지 확장될 계획입니다. 시간이 지나면서 로드맵은 파장 수와 신호 전송률을 모두 확장하여, 에코시스템의 발전에 따라 파이버당 3.2 Tb/s 이상을 목표로 하고 있습니다. 이 기술은 플러그형 광학 모듈(pluggable optical modules), 보드 상 광학 장치(on-board optics), 그리고 컴퓨팅 실리콘에 직접 통합되는 통합 패키지 광학(co-packaged optics, CPO)을 모두 지원할 것입니다.
AMD의 수석 부사장(Senior Vice President, Technology)인 [담당자 이름]은 "우리 목표는 개방적이고 표준화된 생태계를 구축하여 인공지능 컴퓨팅의 미래를 가속화하는 것입니다"라고 밝혔습니다.
브라이언 와이즈(Brian Wise)는 "AMD는 고객이 가장 적합한 솔루션을 선택할 수 있도록 광범위한 파트너 생태계를 구축하는 데 전념하고 있다"고 강조했습니다.
(이후, 각 회사의 구체적인 비전과 파트너십 발표가 이어진다.)
