실리콘 하트랜드가 순조롭게 진행되고 있다.
2022년, 인텔이 오하이오 원(Ohio One) 프로젝트를 발표하며, 당초에는 미국의 최대 규모 팹(Fab) 단지로 기획되기도 했습니다. 이후 계획은 여러 차례 축소되고 내부 혼란 속에서 여러 지연을 겪었지만, 프로젝트는 중단된 적이 없습니다. 몇 달 전, 인텔이 미국 상원의원의 조사를 거친 이후에도 오하이오 원이 여전히 진행 중임을 재확인했습니다. 오늘, 해당 사이트의 계약업체가 게재한 새로운 일자리 공고들은 프로젝트가 마침내 추진력을 얻고 있음을 암시합니다.
인텔 오하이오 원이 부활했습니다! 비크텔(Bechtel)은 지난 며칠 동안 뉴앨버니(New Albany) 프로젝트를 위해 매니저, 용접공, 전기 기술자 등을 채용하는 다수의 새 공고를 올렸습니다. 14A 공정이 본격화됩니다! https://t.co/IgjV07lfDK$INTC pic.twitter.com/UbAZZThbps 2026년 1월 18일

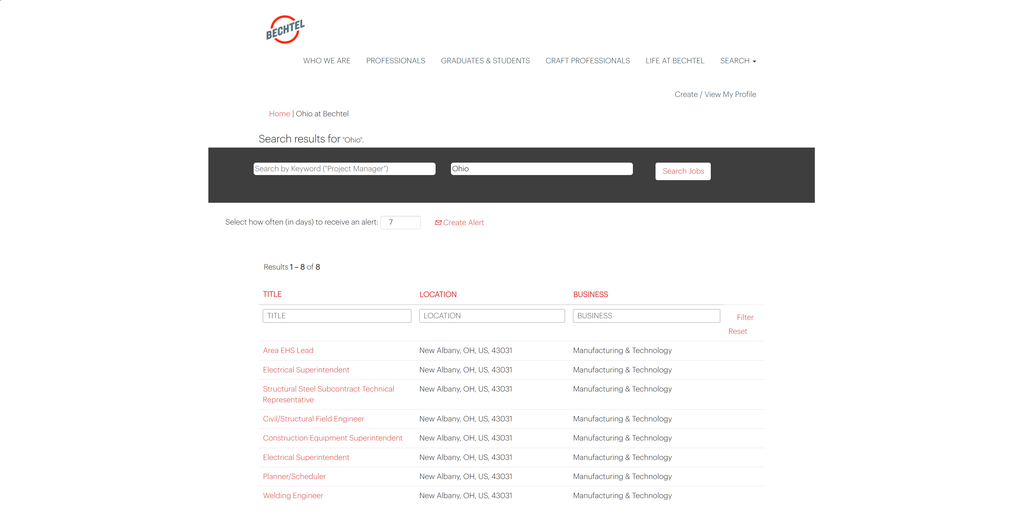

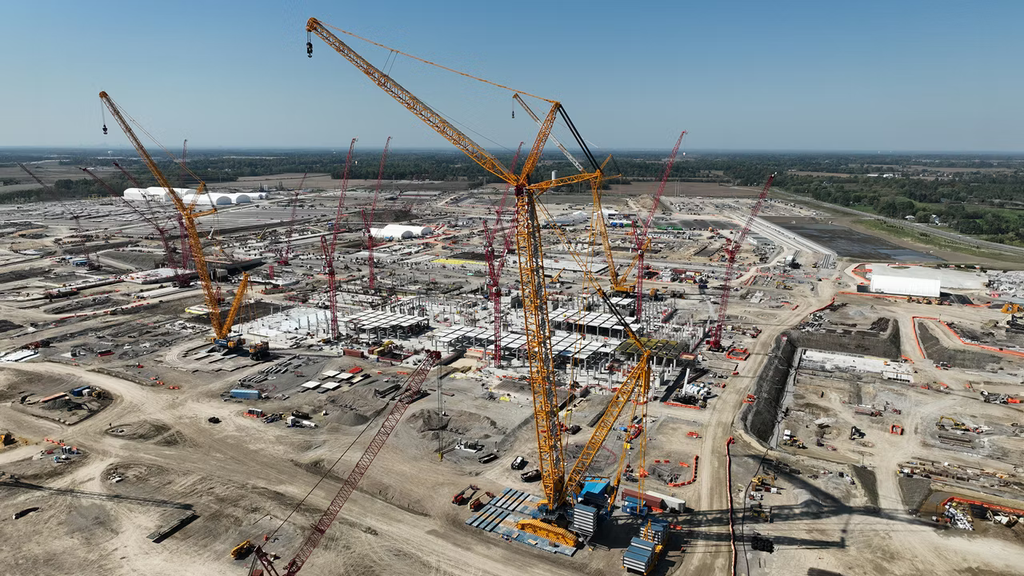

오하이오 원 건설을 담당한 건설 회사인 비크텔 그룹(Bechtel Group)의 제조 및 기술(Manufacturing and Technology) 부문이 자사 웹사이트에 새로운 채용 공고를 게시했습니다. 이 중 적어도 8건의 공고는 인텔의 "실리콘 하트랜드(Silicon Heartland)" 부지로 지정된 리킹 카운티(Licking County)의 뉴앨버니를 명확히 언급하고 있습니다. 이 공고 목록 중 일부를 클릭하면, 비크텔이 "8개의 에펠탑과 맞먹는 강철"을 수용할 250만 평방 피트 규모의 오하이오 원 1단계 건설 및 설계에 참여한다는 프로젝트 개요가 나타납니다.
오하이오 원은 모듈 1(Mod 1)과 모듈 2(Mod 2)의 두 팹으로 시작하지만, 향후에는 최대 8개까지 확장 가능합니다. 현재 일정에 따르면, 이 공장들은 최소 2030년에서 2031년 사이에 가동을 시작할 것으로 예상됩니다. 이는 당초 발표되었던 매우 낙관적인 2025년 예상치와 비교하면 상당한 지연입니다. 모듈 1이 먼저 생산 준비를 마칠 것이며, 모듈 2는 아마도 1년 뒤에 이어질 것입니다. 이때쯤이면 인텔은 이미 차세대 14A 공정을 넘어설 수도 있습니다.
인텔 CEO, 외부 고객을 위해 18A 노드에 대한 기대감 고조에 대응해 18A-P 강조
인텔의 최신 팬서 레이크(Panther Lake) 모바일 CPU 라인업은 국내 칩 제조의 주요 혁신으로, 애리조나와 오리건 시설에서 인텔의 새로운 18A 노드를 사용하여 미국 현지에서 제작되고 있습니다. 그러나 18A는 블루팀(Blue Team) 자체의 수요를 제외하고는 대규모 외부 고객을 확보하는 데 어려움을 겪고 있으며, 14A를 통해 이 문제를 시급히 해결하고자 합니다. 리프-부 탄(Lip-Bu Tan) CEO는 취임 이후 이 노드에 대해 다소 비관적인 입장을 유지해 왔으나, 불과 며칠 전 이 임원은 자신의 견해를 급격히 바꿨습니다.
오하이오 원은 오랫동안 14A 공정의 출발지로 예견되어 왔지만, 현재 상황으로 볼 때 14A가 2027년경 양산 준비를 마칠 것으로 예상되면서 그 기회는 이미 지났을 가능성이 높습니다. 14A-E 같은 그 파생 제품들은 오하이오 원이 문을 열기도 전에 이미 인텔 포트폴리오의 큰 부분을 차지할 것입니다. 그렇다고 하더라도, 본 프로젝트는 본래 최첨단 로직 캠퍼스로 계획되었기에, 미래에는 어떤 새로운 공정도 테스트(taped out)될 수 있습니다. 너무 먼 미래를 예측하기보다는 현재에 초점을 맞출 필요가 있습니다.
화이트 하우스는 작년 인텔 지분 10%와 교환하는 대가로 남은 CHIPS Act 자금 중 89억 달러에 달하는 금액을 인텔에 지급했습니다. 여기에 50억 달러 규모의 신흥 엔비디아(Nvidia) 파트너십까지 더해지자, 오랜 침체기를 겪었던 인텔은 마침내 다시 경쟁력을 갖춘 듯한 활력을 되찾았고, 오하이오 원의 작업 가속화를 이끌고 있습니다. 이제는 몇 년 후 모듈 1에 대한 구체적인 모습이 공개될 때, 진정한 변곡점이 올 것입니다.
