미세 트레이스 수리 작업이 여러 PCB 레이어에 걸쳐 반복되어야 했습니다.
전자 기술자가 레이저(Razer) 게이밍 노트북 마더보드를 손으로 복잡하게 수리하는 과정을 담은 영상이 큰 주목을 받고 있습니다. 이는 저희가 목격한 PCB 수리 작업 중 가장 까다로우면서도 성공적으로 마무리된 사례 중 하나입니다. 해당 수리는 또 다른 수리 기술자가 "레이저의 블레이드 14(Blade 14) 모보에 치명적인 설계 결함이 있다"고 주장하며 지적했던 근본적인 문제를 해결한 것입니다.
이 영상은 2배속으로 시청하더라도 2분 48초를 투자할 가치가 충분하며, 보는 이로 하여금 감탄을 금치 못하게 할 만합니다.
전자 수리 기술에 능숙하다는 것은 부럽기 그지없는 능력입니다. 게다가 부품들이 지속적으로 소형화됨에 따라, 이처럼 고도의 숙련된 작업은 인간의 기술적 한계를 시험합니다. 위 영상에서는 이름이 공개되지 않은 한 기술자가 심하게 손상된 레이저 노트북 마더보드를 수리하는 모습을 담고 있습니다.
영상은 노트북 마더보드의 클로즈업으로 시작하며, 나사 구멍 주변 구조물 일부가 명확하게 파손된 것을 보여줍니다. 이 손상의 잠재적 원인에 대해서는 나중에 더 자세히 논의하겠습니다.
가장 먼저, 기술자는 그라인딩 펜을 사용하여 각도별로 재료를 제거합니다. 이 작업은 PCB의 여러 전도성 레이어에 대한 접근성을 높여, 향후 진행될 납땜 수리 과정에서 각 레이어를 개별적으로 작업할 수 있게 합니다. 이 과정은 마치 고대 쌀 농부가 논을 만들기 위해 산비탈을 계단식으로 정비하는 작업과 비유할 수 있습니다.

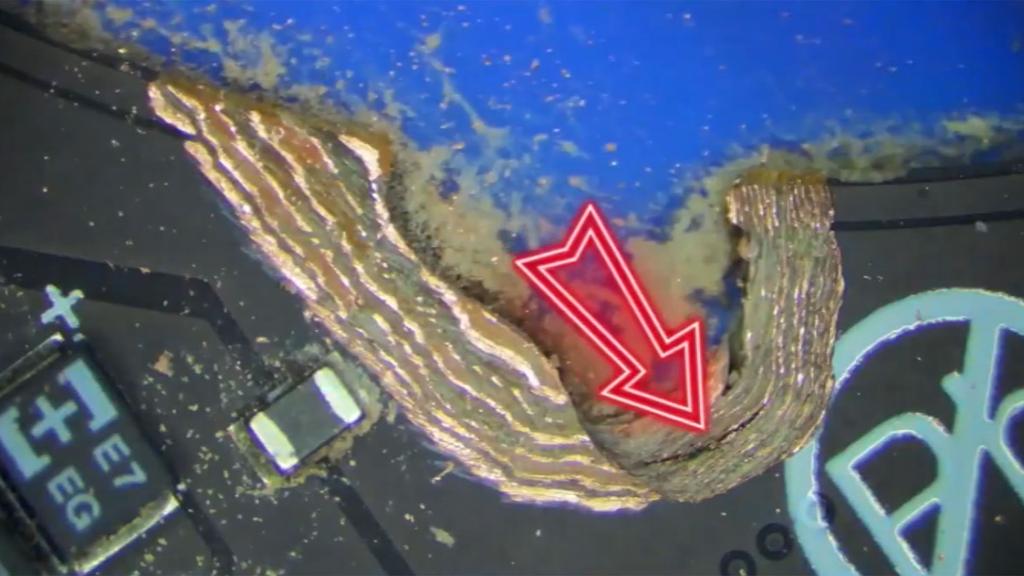

영상을 잠시 멈춰보면, 기술자가 정교하게 그라인딩 펜으로 작업한 덕분에 10개 이상의 PCB 레이어가 구별됩니다. 레이어 노출 정도가 만족스럽게 되면, 기술자는 선택된 레벨의 회로 트레이스(circuit traces)를 세밀하게 청소하여, 이후 미세한 에나멜 배선으로 재연결할 준비를 합니다.

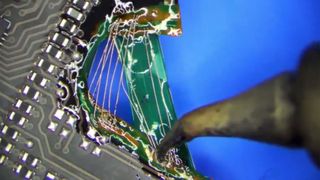

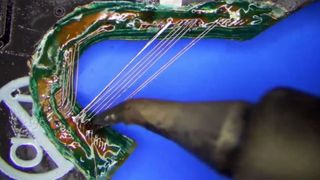

이후 기술자는 인두기와 초박형 연결 전선을 이용해 첫 번째 목표 PCB 레이어를 능숙하게 납땜합니다. 여러 레이어 중 첫 번째 레이어가 복구되자, 현재 손실된 부분을 절연하고 구조를 보강하기 위해 솔더 마스크(solder mask)가 도포됩니다. 이처럼 세심한 작업이 여러 레이어에 걸쳐 반복되면서, 손상되었던 PCB는 전기적, 구조적으로 완벽하게 복원됩니다.

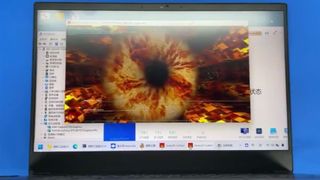

마지막으로 작업이 완료되어, 노트북 냉각 어셈블리가 다시 장착되고 전체 기기가 재조립됩니다. 성공적인 작업을 증명하듯, 영상은 해당 노트북이 악명 높은 벤치마크이자 PC 스트레스 테스트인 FurMark를 구동하는 짧은 클립으로 마무리됩니다. 이 단계에서 우리는 Windows UI에 간체 중국어 텍스트가 나타나는 것을 통해, 이번 수리가 중국에서 진행되었음을 짐작할 수 있습니다.
과연 이 레이저 노트북은 냉각 나사로 인한 손상에 취약한가요?

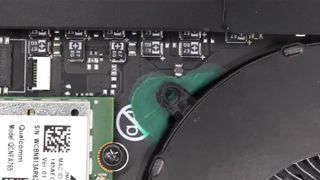

레이저 블레이드에서 나타나는 이 특정 문제는 발생 빈도가 지나치게 높습니다. 냉각 팬 중 하나 근처 PCB에 나사 구멍이 위치하는데, 저희 연구에 따르면 이 구멍이 고전압 트레이에 지나치게 가까운 것이 문제입니다. 따라서 이 나사를 제거하거나 삽입하는 유지보수 과정에서 전기 아크가 발생하여 수리가 어려운 손상이 초래될 수 있습니다. 이 영상이 바로 이와 같은 근본적인 문제를 다루고 있으며, 레이저의 블레이드 14 모보에 "치명적인 설계 결함"이 내재되어 있다고 지적합니다.
