이 AMD 7800 XT는 말 그대로 과열되었습니다.
최근 저희는 다양한 수리 작업을 다루어 왔지만, 이번 사례는 북서부 수리점(Northwest Repairs)의 전설적인 작업대로 도착하기 전까지 겪은 실패 시도 중 가장 황당한 기록을 자랑합니다. 저희는 얼마 전 작동을 멈춘 5090 카드를 성공적으로 부활시킨 경험이 있지만, 이번에 맡게 된 것은 오븐에 구워진 AMD Radeon RX 7800 XT 카드입니다. 원래 의도했던 리플로우 작업이 제대로 이루어지지 않아 카드가 고장 난 것입니다. 하지만 걱정할 필요 없습니다. 이 카드가 전문가의 손에 들어왔으니까요.

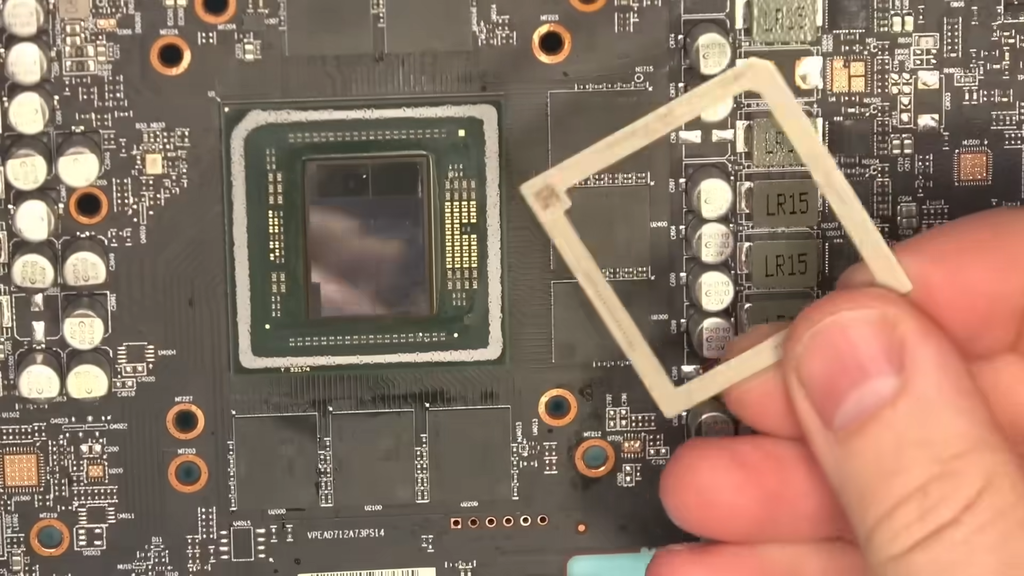

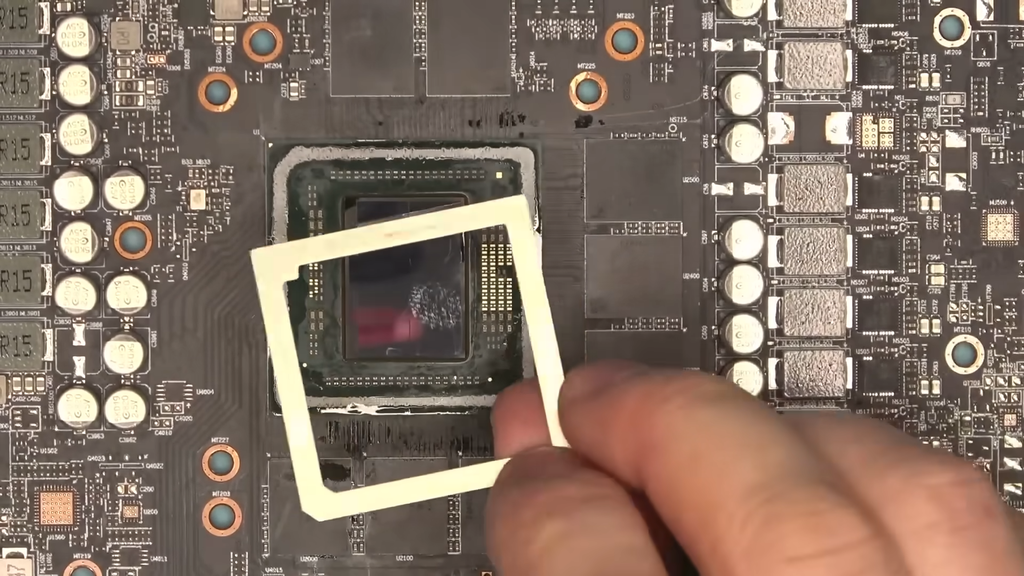

상황을 되짚어 보며 배경 설명을 덧붙이겠습니다. 소유자가 이 XFX Speedster 7800 XT Merc 319 제품을 페이스북 마켓플레이스에서 구매했지만 작동하지 않아 북서부 수리점으로 검진 의뢰를 보냈습니다. 저희 진행자 토니가 작업대에 올라온 카드를 열어보니, 보드 전체에 플럭스 잔여물(flux residue)이 가득했습니다. 이는 이전에 (부적절하게) 리플로우 시도가 있었음을 보여줍니다. 추가 검사를 진행하자 GPU 코어 자체는 온전해 보였으나, 만지는 순간 리텐션 프레임(retention frame)이 분리되어버렸습니다. 토니에 따르면, 이로 인해 성공적인 수리 가능성은 "0.1%"까지 급감했지만, 코어 자체에 금이 가지는 않았기에 아직 희망은 완전히 사라지지 않았습니다.

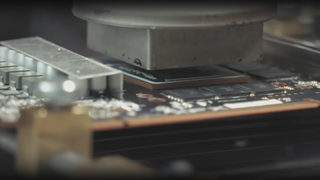

PCB를 올바르게 리플로우하는 과정은 BGA 리워크 스테이션에 놓고 온도를 일정하게 유지하며 순간적으로 가열하는 것입니다. 이를 통해 플럭스가 적절하게 녹아내리면서 납땜이 자연스럽고 정밀하게 리플로우될 수 있습니다. 반면, 보드를 오븐에 구울 경우 급격한 열 충격(thermal shock)이 발생하여 보드가 변형되거나, 최악의 경우 GPU 코어를 포함한 온보드 부품에 금이 갈 수 있습니다. 이는 돌이킬 수 없는 손상이지만, 다행히 이 7800 XT는 그 지경까지는 가지 않았습니다.
RTX 5060, 화재로 인해 쉴드와 팬이 녹았으나 PCB는 온전하다

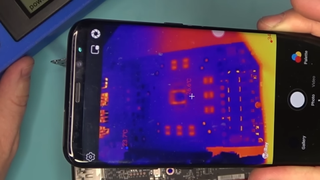

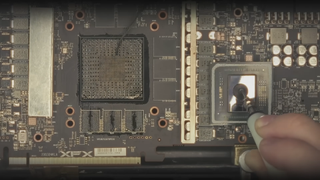

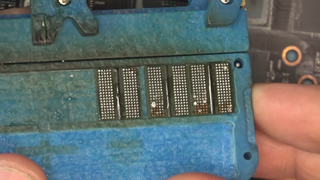

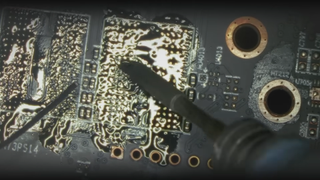

해결책은—전문가들의 관점에서는—비교적 간단했습니다. 먼저 PCB를 열화상 카메라에 올려 이상 징후를 감지하고 하나씩 점검했습니다. 처음부터 GPU 코어에서 작은 폭발 같은 짧고 간헐적인 열 과부하(heat burst)가 관찰되었습니다. 게다가 메모리 테스트를 진행한 결과, 메모리 칩 세 개가 불량인 것이 확인되었습니다. 이는 이전 리플로우 시도가 실패했던 명확한 원인입니다. VRAM 아래에는 패드가 뜯겨나간 상태(ripped pads)일 가능성이 높으며, 지금은 이 패드들을 재납땜(reballing)하는 작업이 필요했습니다. 이에 토니는 메모리 칩뿐만 아니라 코어 자체 작업에도 착수했습니다.

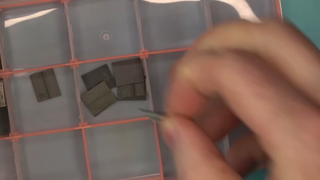

멋진 작업 과정 영상이 이어지지만... 결국 실패로 마감됩니다. GPU는 코어와 메모리 재납땜 작업을 했음에도 불구하고 여전히 부팅되지 않았습니다. 메모리 테스트를 다시 실행한 결과, VRAM 칩 중 하나가 문제의 원인으로 밝혀졌습니다. 수리 전문가는 자신이 패드를 수리한 과정이 잘못된 것인지, 아니면 단순히 칩 자체가 수명이 다한 것인지 확신할 수 없었습니다. 그럼에도 불구하고, 그는 의심되는 마지막 메모리 칩을 정상 작동하는 새 칩으로 교체했고, 드디어 카드가 정상적으로 부팅되었습니다. 마지막으로, 토니는 기존 써멀 패드가 "애초에 전부 폐기 상태"였기 때문에, 카드를 재조립하기 전 써멀 패드를 교체했습니다.
이 수리 작업은 우리 기술의 핵심(말장난입니다)인 독창성과 끈기가 얼마나 중요한지를 보여줍니다. 특히 보증 시스템이 미비하거나 중고 시장을 통해 부품을 구매하는 지역이라면, 현재 사용하던 그래픽카드가 고장 났을 때 새 카드를 쉽게 구매할 여유가 있는 사람은 많지 않습니다. 북서부 수리점 같은 전문 서비스 업체들은 하드웨어가 쓰레기 매립지로 향하는 것을 막고, 마치 깊은 잠에 빠진 부품들을 위한 안전한 안식처 역할을 합니다. 결국, 자신의 부품을 직접 만지고 수리하는 과정에서 오는 만족감은 우리가 열광하는 커스텀 게이밍 PC 취미의 핵심 구성 요소이기 때문입니다.
이러한 작업에 수반되는 순수한 장인 정신을 결코 과소평가해서는 안 됩니다. GPU의 메모리 교체 자체가 고난도의 작업인데, 코어까지 재납땜하는 것은 더욱 까다롭습니다. 이번 7800 XT에는 PCB 위에 비인간적인 혈흔과 배설물 자국까지 묻어 있었지만, 이는 수리가 요구했던 모든 기술적 작업들에 비하면 사소한 디테일일 뿐입니다. 저희는 기발한 션트 모드(shunt mods)나 DIY 개조 작품들을 흔히 접하는 데 익숙하여 특별하게 느껴지지 않을 수도 있지만, 이것이 전문가들이 최고의 기량을 발휘하는 작업이라는 점을 기억해 주십시오.
