샌디스크가 코두리(Koduri)를 데이비드 패터슨(Professor David Patterson) 교수와 함께 HBF 기술 자문 위원회(technical advisory board)의 초대 위원으로 임명했다.
라자 코두리(Raja Koduri)는 컴퓨팅 분야에서 고대역폭(High Bandwidth) 비전을 지속적으로 제시해 왔으며, 이번에는 플래시 메모리, 즉 샌디스크(Sandisk)의 HBF(High-Bandwidth Flash)를 전면에 내세웠습니다. 지난 수요일, S3, Apple, AMD(2회), Intel 출신의 전 그래픽 아키텍트였던 코두리는 고대역폭 플래시 메모리 기술의 개발 전략 및 방향 설정을 돕기 위해 샌디스크의 HBF 기술 자문 위원회에 합류한다고 발표했습니다. 샌디스크는 공식 보도 자료를 통해 코두리의 새로운 역할을 확인해 주었으며, 데이비드 패터슨(David Patterson) 교수의 이사회 위원 임명 소식도 함께 전했습니다.
[샌디스크 관련 자료 일부]
“샌디스크와 협력하게 되어 기대됩니다. 저희가 HBM 개발을 시작했을 때의 초점은, 기존 솔루션과 경쟁력 있는 용량을 유지하면서 전력당 대역폭(bandwidth/watt)과 면적당 대역폭(bandwidth/mm^2)을 개선하는 것이었습니다. HBF의 경우, 메모리 용량 확대에 중점을 두고 있습니다...” (2025년 7월 24일)
만약 이전에 내용을 놓치셨다면, 샌디스크는 올해 2월에 가장 최신 플래시 메모리 혁신 기술을 선보인 바 있습니다. HBF라는 이름이 붙은 이 플래시는 GPU에 최대 4TB에 달하는 VRAM을 패키징하는 것을 핵심 기능으로 하며, 향후 개정판에서는 더 많은 기능이 추가될 예정입니다.

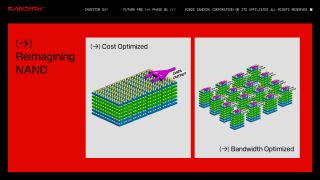

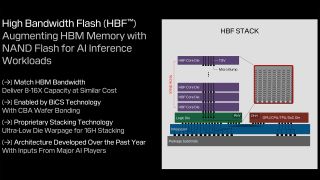

물론, 이 기술은 당장 일반 사용자들을 위한 것은 아니지만, HBF의 주창자들은 AI 추론(AI inference) 워크로드에 이 거대한 메모리 풀을 GPU와 연결하여 활용하고자 합니다. 이 기능이 공개될 당시, HBF는 여러 개의 고용량·고성능 플래시 코어 다이(flash core dies)를 사용하고, 이를 관통 실리콘 비아(through-silicon vias, TSVs)로 상호 연결한 후, 플래시 어레이(또는 플래시 서브 어레이)에 병렬로 접근할 수 있는 로직 다이 위에 구현되는 것을 핵심 원리로 제시했습니다. 이를 통해 "비슷한 비용으로 8~16배의 [VRAM] 용량을 제공할 수 있습니다." 이 기술은 논리 공정 기술로 제작된 I/O 다이 위에 3D NAND 메모리 어레이를 직접 접합하는 CBA(CMOS directly bonded to Array) 설계를 채택한 BICS 3D NAND에 의존합니다.
코두리가 소셜 미디어를 통해 발표한 내용으로 돌아가보면, 전 그래픽 아키텍트는 HBM과 HBF의 개발 초점 차이를 대조했습니다. HBM의 경우 전력당 대역폭 및 면적당 대역폭을 목표로 했다면, 코두리는 “HBF의 초점은 경쟁력 있는 대역폭을 유지하면서, 메모리 용량(달러당, 와트당, 면적당)을 크게 늘리는 것”이라고 설명했습니다. 그는 이러한 변화가 AI 훈련과 추론 모두에 큰 활력을 불어넣을 것이라 강조하며, HBF가 "엣지 AI(edge AI)에 혁신을 가져올 것"이라고까지 주장했습니다.
샌디스크의 보도 자료에 따르면, 코두리와 패터슨 교수는 높은 수준의 자문 역할을 맡아 샌디스크가 HBF를 출시하는 과정에서 전략적 지침, 기술 통찰력, 시장 관점 등을 제공하고 오픈 표준을 형성하는 데 기여할 예정입니다. 다만, 현재로서는 HBF의 구체적인 출시 일정은 밝혀지지 않았습니다.
