더워지겠습니다.

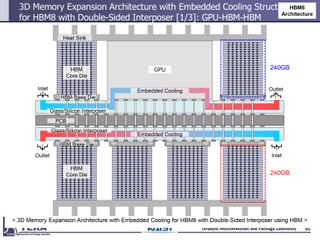

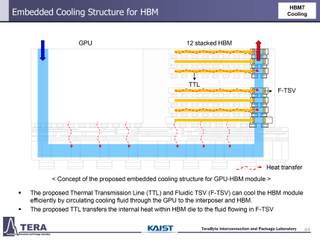

최근 몇 년 동안 AI GPU의 전력 소비량은 꾸준히 증가하는 추세였으며, AI 프로세서에 더 많은 컴퓨팅 기능과 HBM(High Bandwidth Memory) 칩렛이 통합되면서 이러한 상승세는 지속될 것으로 예상됩니다. 업계 일부 소식통에 따르면, Nvidia는 차세대 GPU의 열 설계 전력(TDP)을 6,000W에서 9,000W 수준으로 전망하고 있지만, 국내 최고 연구 기관인 KAIST 전문가들은 AI GPU의 TDP가 향후 10년 동안 무려 15,360W까지 증가할 것이라고 예측했습니다. 이러한 전력 증가는 액침 냉각(Immersion Cooling)은 물론, 내장 냉각(Embedded Cooling)과 같은 극단적인 냉각 방식을 필연적으로 요구하게 됩니다.

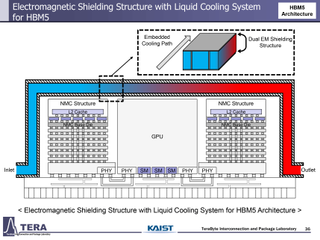

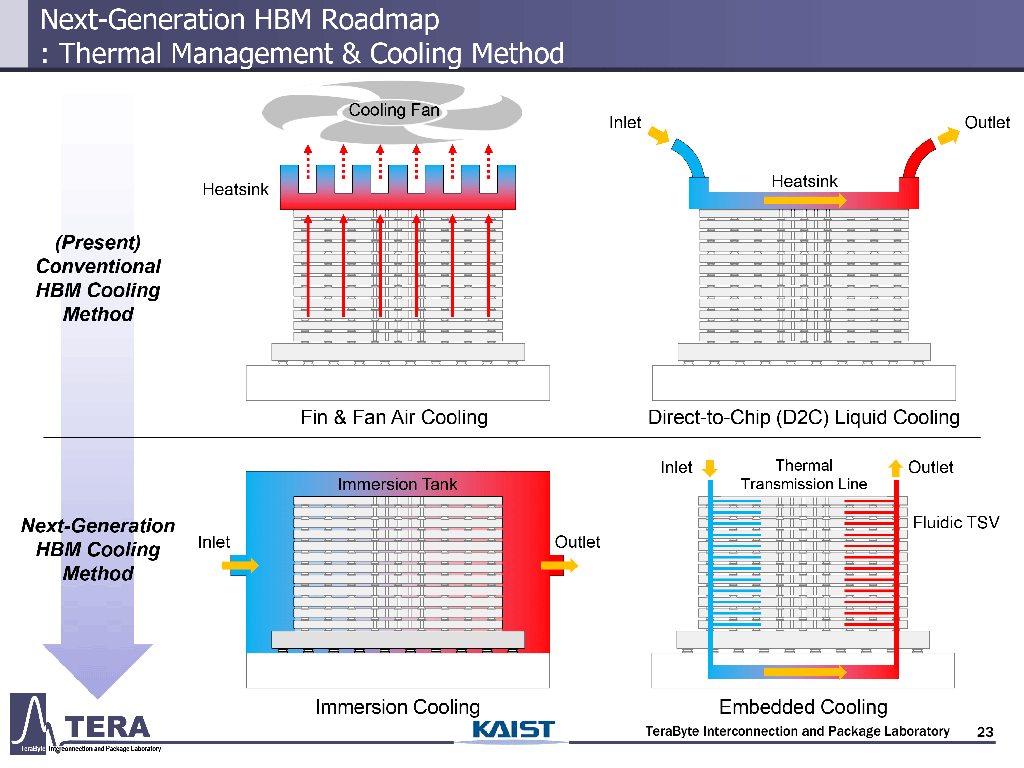

과거에는 고성능 에어 냉각 시스템, 즉 구리 라디에이터와 고압 팬을 이용하는 방식만으로도 Nvidia의 H100 AI 프로세서 냉각에 충분했습니다. 그러나 Nvidia의 Blackwell이 발열량을 1,200W로 늘리고, Blackwell Ultra가 TDP를 1,400W로 높이면서부터는 액체 냉각 솔루션이 거의 필수 사항이 되었습니다. 상황은 Rubin에서 더욱 심화되는데, TDP를 1,800W로 높이는 Rubin, 그리고 GPU 칩렛 및 HBM 모듈의 개수를 두 배로 늘려 TDP가 최대 3,600W까지 상승하는 Rubin Ultra가 그 예입니다. KAIST 연구원들은 Nvidia와 파트너들이 Rubin Ultra 단계에서는 직접-칩(D2C) 액체 냉각을 사용할 것으로 보고 있으나, Feynman 단계에 이르면 이를 능가하는 훨씬 강력한 냉각 방식이 필요할 것으로 전망했습니다.

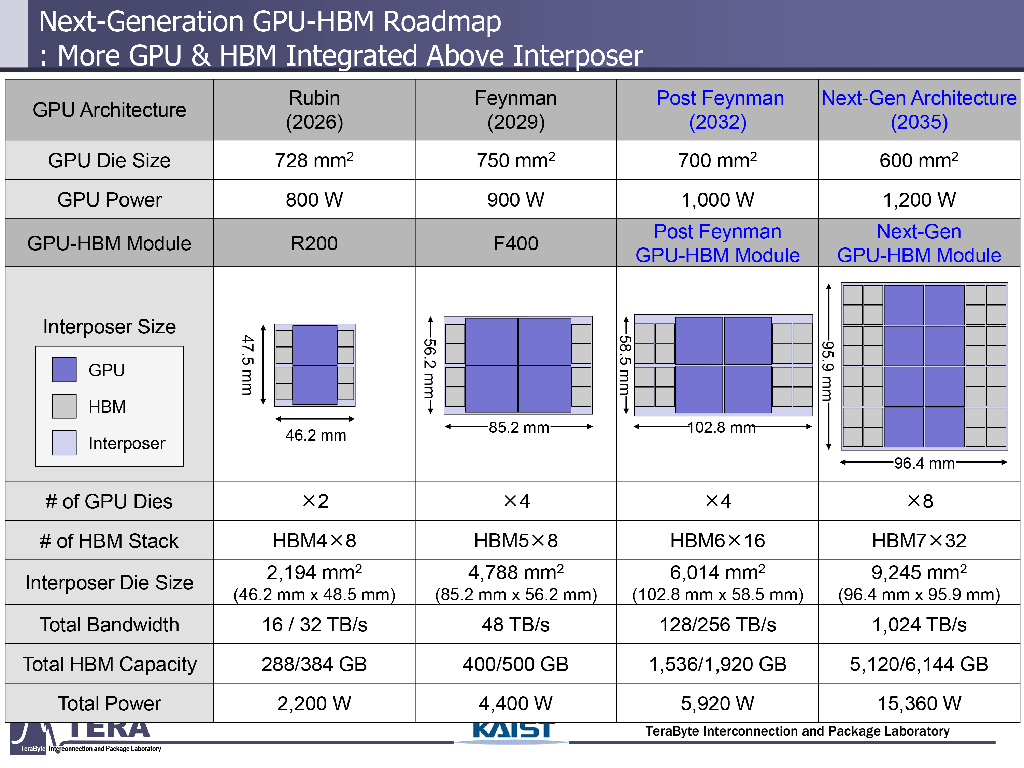

| 세대 | TDP | 냉각 방식 |
|---|---|---|
| Blackwell Ultra | 1,400W | D2C |
| Rubin | 1,800W | D2C |
| Rubin Ultra | 3,600W | D2C |
| Feynman | 4,400W | 액침 냉각 (Immersion Cooling) |
| Feynman Ultra | 6,000W* | 액침 냉각 (Immersion Cooling) |
| Post-Feynman | 5,920W | 액침 냉각 (Immersion Cooling) |
| Post-Feynman Ultra | 9,000W | 액침 |
[시장 동향 요약]
AI 가속기 시장의 기술 발전 속도는 발열 문제와 직결되어 있으며, 냉각 기술의 혁신이 제품 성능의 병목 현상을 해결하는 핵심 과제로 부상하고 있습니다. 이러한 기술적 난관에 대응하여 2차원 및 3차원 통합 패키징 기술이 필수로 채택되고 있습니다.
[후속 기술 예측 및 전략]
AI 가속기 시장의 기술 발전 속도는 발열 문제와 직결되어 있으며, 냉각 기술의 혁신이 제품 성능의 병목 현상을 해결하는 핵심 과제로 부상하고 있습니다. 이러한 기술적 난관에 대응하여 2차원 및 3차원 통합 패키징 기술이 필수로 채택되고 있습니다.
요약 및 시사점:
- 냉각 기술의 중요성: AI 반도체 성능의 한계는 이제 열 관리에 도달했으며, 냉각 솔루션 자체가 핵심적인 경쟁 우위 요소가 되고 있습니다.
- 패키징 혁신: 단순한 칩 설계(Die Design)를 넘어, 칩들을 효율적으로 연결하는 다층적 패키징 구조(Interconnect & Packaging) 설계가 핵심 차별화 요소입니다.
- 전력 효율 중심의 경쟁: 높은 전력 밀도(High Power Density) 환경에 대응할 수 있는 액체 냉각(Liquid Cooling) 및 통합 열 관리 시스템(Thermal Interface Material, TIM)에 대한 수요가 폭발적으로 증가할 것입니다.
