PCB 트레이스 제한 사항에 대한 접근.

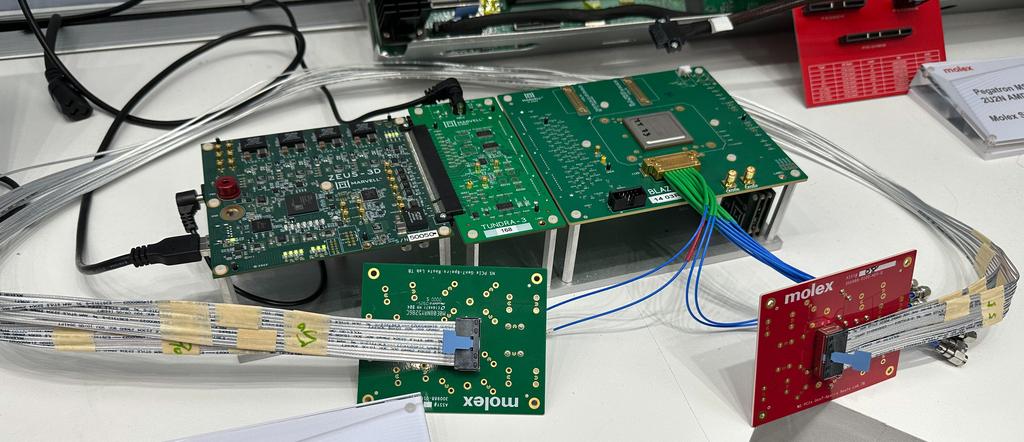

PCIe 7.0 인터커넥트를 지원하고 128 GT/s의 전송 속도를 제공하는 시스템은 아직 출시까지 시간이 남아 있습니다. 하지만 커넥터 전문 기업인 Molex와 같은 업체들은 이미 PCIe 7.0용 커넥터 및 케이블링 솔루션을 개발하고 있습니다. Molex는 컴퓨텍스(Computex)에서 PCIe Gen7의 개발 현황을 공개하며, Genesis 케이블 및 커넥터 솔루션과 내부 상호 운용성 테스트에 사용된 하드웨어를 시연했습니다.

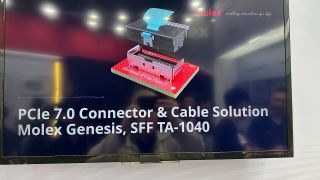

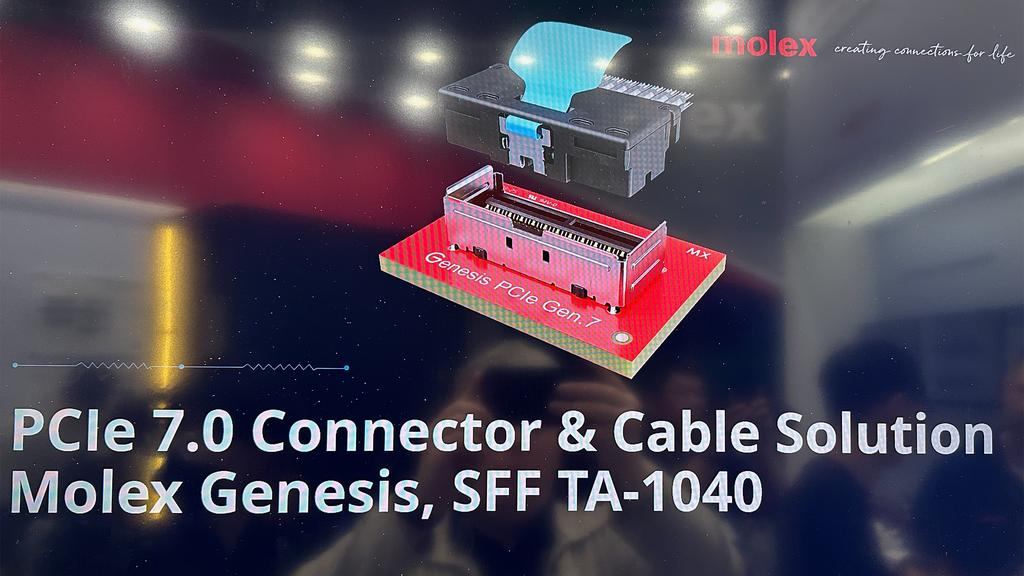

Molex의 Genesis와 같은 PCIe 케이블은 고속 신호 전송에서 발생하는 어려움과 기존 PCB 트레이스의 신호 무결성 및 길이적 한계를 해결합니다. Genesis는 PCIe 7.0 인프라가 배치되기 시작함에 따라 높은 호환성과 광범위한 산업 채택을 위해 SFF TA-1040 커넥터를 기반으로 합니다. 이 커넥터는 성능 저하 없이 장거리에서도 다양한 구성과 케이블 길이를 지원할 수 있습니다.

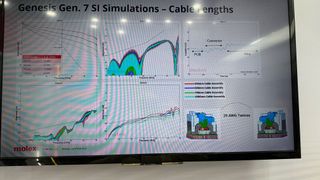

Molex가 자체 수행한 Genesis의 신호 무결성 시뮬레이션 결과는 다양한 케이블 길이에서 제어된 성능을 보여줍니다. 32 GHz 기준, 삽입 손실(Insertion Loss)은 250 mm에서 -3.4 dB, 1000 mm에서 -9.2 dB를 기록하며, 이는 긴 거리에서도 효과적인 신호 유지력을 증명합니다. 또한, 최대 1000 mm 길이 전 구간에 걸쳐 크로스토크 레벨은 낮게 유지되며, 커넥터와 케이블 어셈블리 전반에 걸쳐 임피던스 제어는 매우 견고합니다.

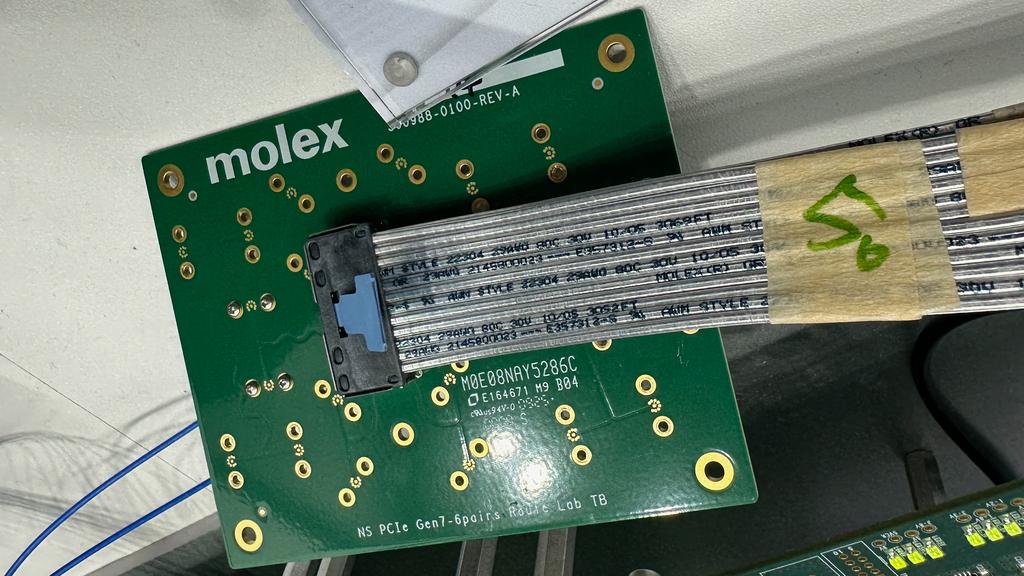

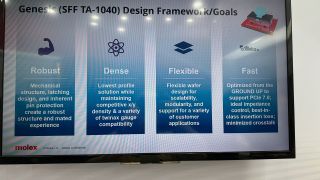

Genesis는 구조적 안정성을 갖추도록 설계되었으며, 고밀도 서버에 적합한 최소한의 공간 점유율을 유지하면서, 신호 무결성을 저해하지 않고 최대 1000 mm의 케이블 길이를 지원합니다. 이를 위해 최적의 고주파 성능, 신호 무결성 및 신뢰성을 확보하는 29 AWG 저손실 마이크로파 코액시얼 케이블을 활용했습니다.

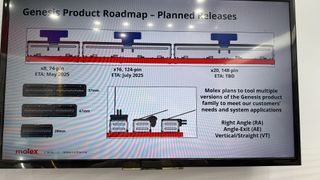

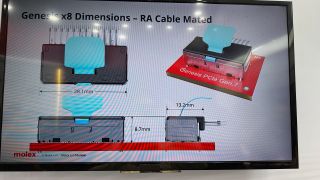

Molex의 Genesis 로드맵에는 2025년 5월 출시 예정인 x8 커넥터, 2025년 7월의 x16 모델, 그리고 향후 x20 버전이 포함됩니다. Genesis 디자인은 x8 구성에서 최대 74핀을 지원하며, 더 큰 x16 및 x20 변형 모델은 각각 124핀 및 148핀을 수용할 계획입니다. Molex는 다양한 시스템 배치에 대응하기 위해 직각(right-angle), 사선 출구(angled-exit), 수직 출구(vertical-exit) 디자인을 포함한 여러 방향 옵션을 제공할 예정입니다. 커넥터의 너비는 레인 개수에 비례하여 x8이 28 mm, x16이 47 mm, x20이 57 mm를 측정합니다. 또한, 고밀도 시스템 디자인의 요구를 충족시키기 위해 높이 8.7 mm, 깊이 13.2 mm의 치수를 갖습니다.
현재 시점에서는 Molex의 Genesis 커넥터가 상용화되는 정확한 시기를 예측하기 어렵습니다. PCIe 7.0 사양은 현재 최종 초안 버전 0.9에 도달했기에, 모든 기능과 사양이 정의되어 관심 있는 당사자들이 PCIe Gen7 서브시스템 구현 개발에 착수할 수 있는 단계입니다. PCI-SIG는 올해 최종 PCIe 7.0 사양 1.0을 제공할 것으로 예상됩니다. 데이터센터급 하드웨어가 2026년~2027년에 PCIe 6.0을 완전히 채택하더라도, PCIe 7.0의 도입은 2020년대 후반 또는 2030년대 초반에 시작될 것으로 예상됩니다.
