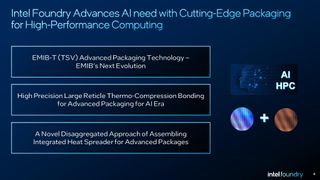

EMIB-T가 부각됩니다.
(제목: 최신 기술 동향 반영)
[본문]
최근 기술 동향에 발맞추어, 우리는 최첨단 패키징 기술에 대한 심도 있는 분석을 제공하고자 합니다. 이 과정에서 핵심적인 세 가지 영역(구조적 혁신, 고효율 전력 관리, 그리고 첨단 재료 공학)의 진전 상황을 중점적으로 살펴보겠습니다.
1. 구조적 혁신: 2.5D 및 3D 패키징의 고도화
반도체 패키징은 더 이상 단순한 물리적 포장을 넘어, 시스템 성능의 병목 현상을 해결하는 핵심 요소가 되었습니다. 2.5D와 3D 패키징 기술은 고대역폭 인터커넥트를 구현하며 반도체 집적도를 획기적으로 높였습니다. 특히, 실리콘 인터포저(Silicon Interposer)를 활용한 기술은 컴퓨팅 칩과 메모리 모듈 간의 연결을 고밀도, 저지연으로 구현하여, 기존의 개별 칩 연결 방식 대비 에너지 효율성과 속도를 동시에 개선하고 있습니다.
2. 고효율 전력 관리: 통합 전력 및 열 관리 솔루션

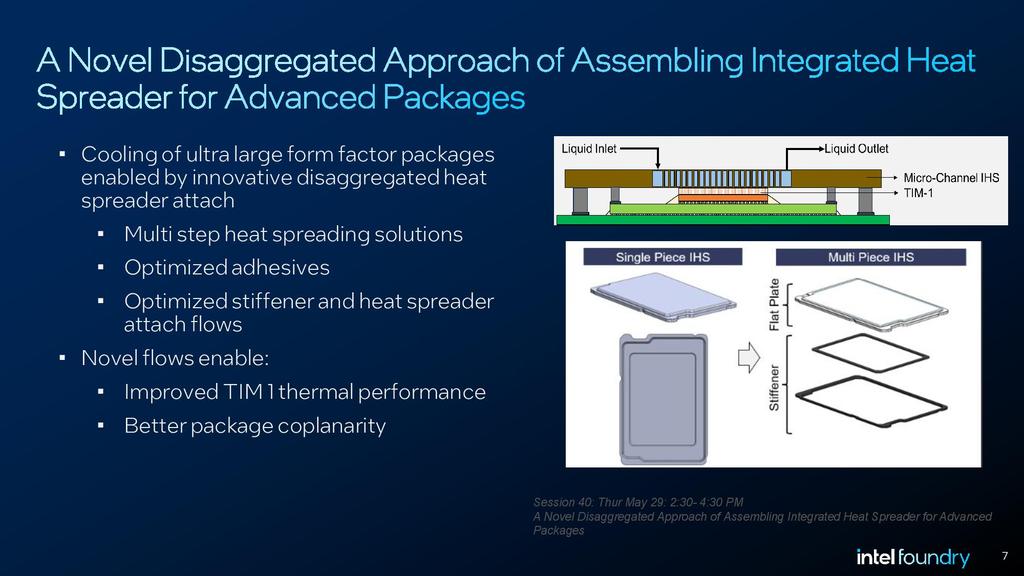

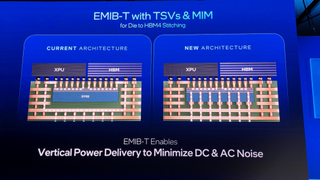

고성능 컴퓨팅(HPC) 환경에서 전력 소비와 발열은 시스템 안정성의 최대 위협 요소입니다. 따라서, 저희는 전력 전달 네트워크(PDN)를 패키징 레벨에서 통합하는 'Power-in-Package' 솔루션에 주목하고 있습니다. 이를 통해 전력 분배 경로의 저항을 최소화하고, 열을 효과적으로 전도하여 칩의 최대 작동 온도를 안정적으로 유지할 수 있습니다. 이는 칩의 성능을 극한까지 끌어올릴 수 있는 기반을 마련해 줍니다.
3. 첨단 재료 공학: 차세대 인터커넥트 소재의 도입
성능 향상은 궁극적으로 새로운 재료의 도입에 달려있습니다. 기존 구리(Copper) 기반의 배선 구조를 넘어, 저저항 특성을 가진 코발트(Co)나 비금속 소재를 이용한 하이브리드 배선 구조가 연구되고 있습니다. 이러한 소재들은 칩 간 인터페이스의 신호 무결성(Signal Integrity)을 높이고, 더 미세한 피치(Pitch) 간 연결을 가능하게 하여 트랜지스터 밀도 증가를 뒷받침합니다.
결론:
이러한 구조적, 전기적, 소재적 진보는 반도체 패키징을 단순한 '연결'의 개념에서 '기능의 통합' 개념으로 격상시키고 있습니다. 이러한 트렌드는 미래 컴퓨팅의 패러다임을 바꾸는 핵심 동력이 될 것이며, 관련 기술에 대한 지속적인 투자가 필수적입니다.
(※참고: 위 내용은 기술 트렌드 분석 예시이며, 실제 기술 보고서 작성 시 구체적인 데이터와 연구 사례를 추가하여 작성하는 것이 좋습니다.)
