제작자는 이를 오픈 소스로 공개할 계획이다.
커넥터 과열 논란이 다시 불거지면서, 초기 RTX 50 GPU를 확보한 사용자들 사이에서 자사 그래픽카드 역시 문제가 될까 우려하는 목소리가 나오고 있습니다. 엔비디아의 현세대 커넥터 설계에 대한 심층 분석 결과, 이전 세대 대비 몇 가지 명확한 설계 허점과 사각지대가 발견되었습니다. UNIKO의 Hardware가 공유한 바에 따르면, Bilibili의 한 사용자가 16핀 커넥터에 부착하여 핀별 전류값을 측정하고 안전을 위한 경보 시스템까지 통합한 PCB를 직접 설계했습니다.
12VHPWR 또는 12V-2x6으로 알려진 이 16핀 커넥터는 센스 핀 4개, 전류 핀 6개(+12V), 접지 핀 6개로 구성되어 있습니다. 이론적으로 모든 6개의 12V 핀은 575W의 전력(RTX 5090 TGP)을 공급할 수 있어야 하지만, 내부 케이블 절단이나 잘못된 케이블 체결은 전류 분포의 불균형을 초래하여 커넥터 손상(멜팅)을 일으킬 위험이 있습니다.

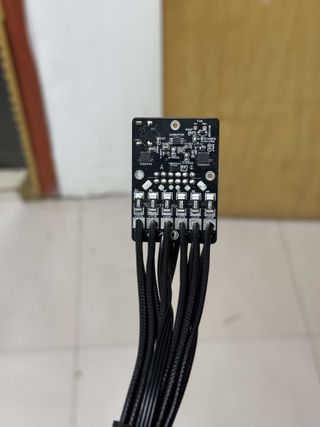

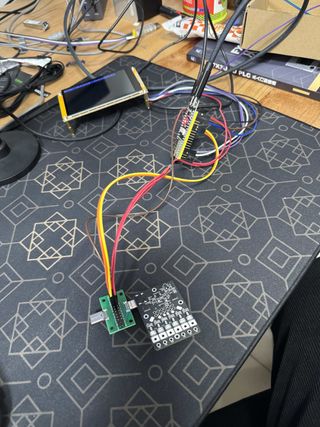

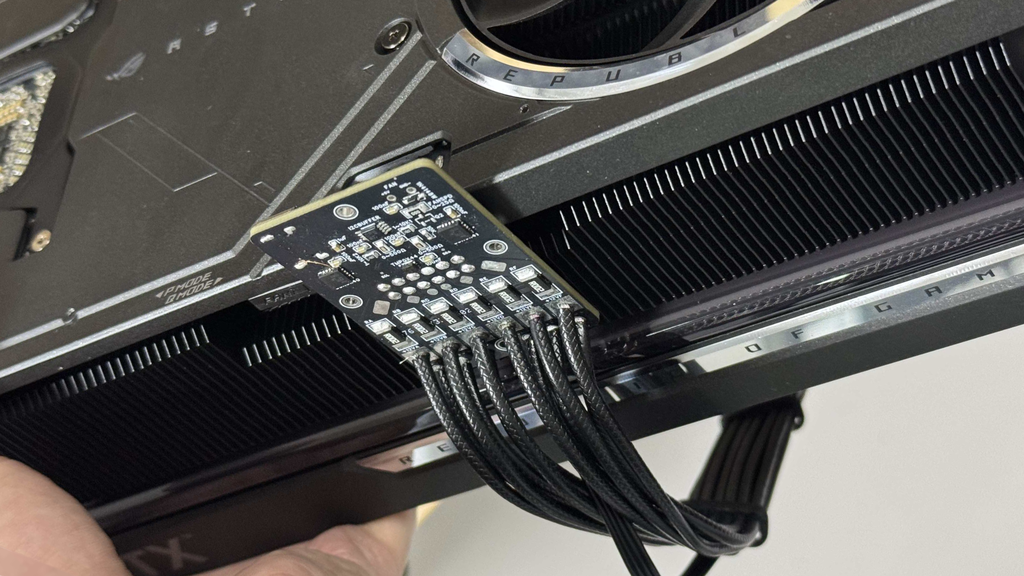

사용자 "Wing King"은 Bilibili에 각 핀별 전류 측정이 가능한 12V-2x6 커넥터 프로토타입 사진을 공개했습니다. 비록 현재 시스템이 전류를 완벽하게 분배하는 상태는 아니지만, 이 설계에는 단일 핀에 과도한 전류가 흐를 경우 경고를 울리는 경보 장치까지 포함되어 있습니다. SMD를 자세히 살펴보면, 사용자가 각 12V 케이블에 6개의 R002(0.002옴) 션트 저항을 부착했음을 알 수 있습니다.

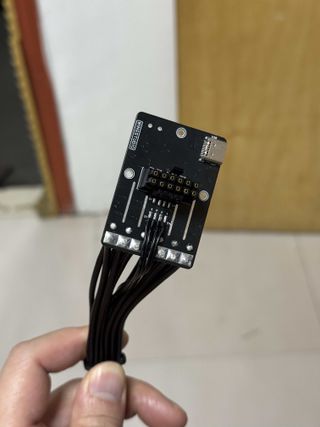

PCB 뒷면에 USB 포트를 추가하여 측정된 데이터는 소프트웨어를 통해 접근 가능합니다. 이를 활용하면 PC에 직접 연결하거나, 높은 기술적 이해도를 가진 사용자의 경우 소형 Arduino 또는 Raspberry Pi 같은 DIY 프로젝트에 접목할 수도 있습니다.
전자공학에서 션트 저항은 회로를 통과하는 전류를 측정하는 핵심 부품입니다. 이상적으로는 6개의 12V 핀 각각에 자체 션트 저항이 갖춰져야 합니다. RTX 30 시리즈의 경우 엔비디아는 션트 저항 3개를 포함하여 어느 정도의 안전성을 확보했지만, 이는 이상적이지는 않습니다. 최신 설계에서는 모든 핀을 단일 션트 저항에 내부적으로 연결하면서, GPU가 특정 핀의 과부하 여부를 판단하기 어렵게 만들었습니다. 최악의 시나리오를 가정하면, 단일 핀이 PCIe 슬롯에서 75W를 제외한 전체 575W를 담당하게 되어(42A), 이는 정격 한계치인 9.5A를 4배 이상 초과하는 수치입니다.
이 프로젝트와 관련 소프트웨어는 아직 추가 개발 단계에 있는 것으로 보이지만, 제작자는 궁극적으로 이를 오픈 소스로 공개할 계획이라고 밝혔습니다. 비록 설계 전반과 소스 코드가 공개되어 있음에도 불구하고, 이 장치를 처음부터 제작하는 것은 매우 높은 수준의 기술력을 요구하는 난이도 높은 작업입니다. 그럼에도 불구하고, 향후 동일한 측정 및 안전 기능을 갖춘 서드파티 케이블들이 등장할 가능성이 높습니다.
