마이크로 프린팅을 통한 매크로 응용.
코넬대학교 연구원들이 초전도체 성능을 개선하는 새로운 3D 프린팅 방법을 개발했습니다. 이 새로운 공정은 기록을 경신했으며, 화합물 초전도체 제조에 유망한 대안을 제시하고 있습니다. 연구진은 이 기술이 양자 컴퓨팅과 같이 자원 집약적인(resource-demanding) 분야에 특히 도움을 줄 수 있을 것으로 기대합니다.

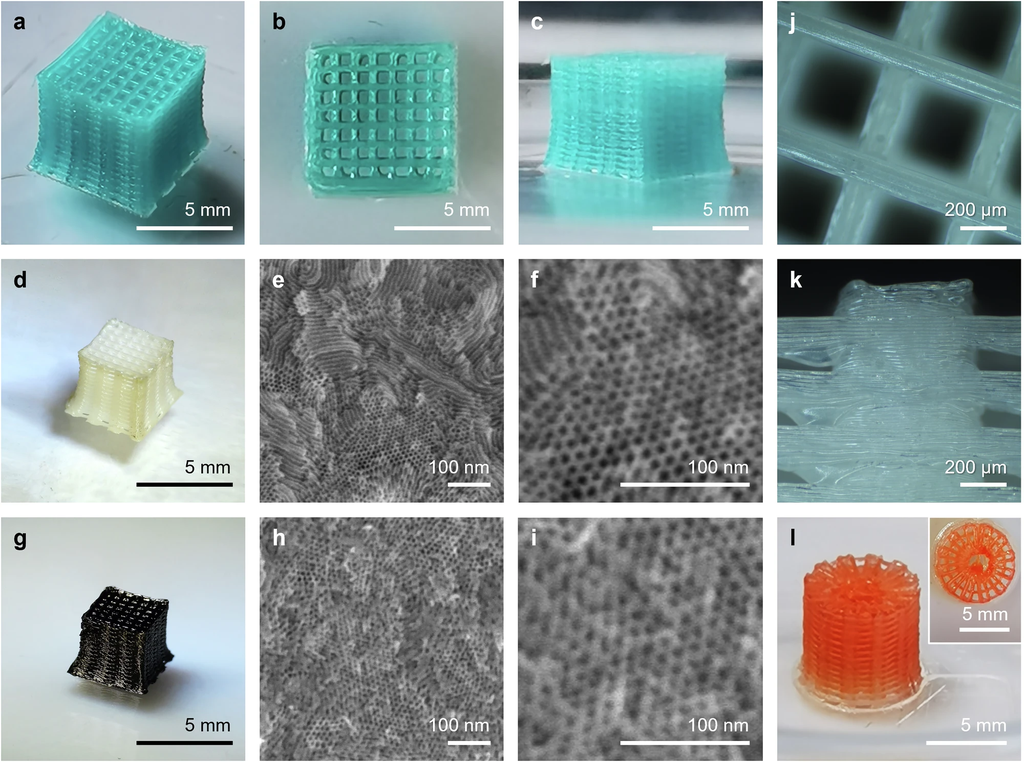

이 제조 과정 자체가 전적으로 3D 프린팅에만 의존하는 것은 아니지만, 3D 프린팅이 핵심적인 역할을 담당합니다. 연구진은 먼저 표면에 공중합체-무기 나노입자 잉크를 3D 프린팅하는 것으로 시작했습니다. 이후 이 잉크에 열을 가하자, 잉크는 연구진이 ‘다공성 결정성 초전도체(porous crystalline superconductor)’라고 설명하는 물질로 변모했습니다.
가장 미세한 규모에서, 열처리 과정은 원자들이 결정 격자 구조를 이루며 정렬시키는 역할을 했습니다. 이러한 결정 구조는 열 공정이 시작되기 전에 잉크가 3D 프린팅을 통해 형성한 더 큰 거대 구조물(macroshapes)에 의해 지지되고 보강되었습니다. 이렇게 만들어진 결정 구조는 화합물 초전도체 분야에서 기존 최고 기록을 경신하며, 현재까지 가장 넓은 표면적을 제공합니다.
- 세계에서 가장 단단한 물질 중 하나인 텅스텐 기반 물질로 3D 프린팅이 가능해지다
- 중국 과학자들이 홀로그램 광장(holographic light fields)을 이용해 반 초 만에 초소형 물품을 3D 프린팅하다
- MIT 개발 3D 프린터가 단일 공정으로 완전히 작동하는 전동기 출력이 가능해지다
이 개발팀을 이끈 교수는 재료과학공학과 스펜서 T. 올린(Spencer T. Olin) 교수이자 울리히 비스너(Ulrich Wiesner)입니다. 이 성과는 결코 쉽게 이룬 것이 아니며, 거의 10년간의 노력이 집약된 결과물입니다. 연구진은 이 결과가 양자 하드웨어와 같은 다른 첨단 기술을 개발하는 방식 자체를 바꿀 잠재력을 지니고 있다고 밝혔습니다.
현재 이 공정은 개발 초기 단계에 있으며, 프로젝트 저널에서 시연된 결정질 질화물(crystalline nitride)에 한정되어 있습니다. 하지만 연구진은 이 공정이 유사한 수준의 표면적을 제공하면서도 완전히 다른 물질적 특성을 지닌 질화티타늄(titanium nitride)과 같은 금속 화합물에도 적용될 수 있다고 제안합니다.
